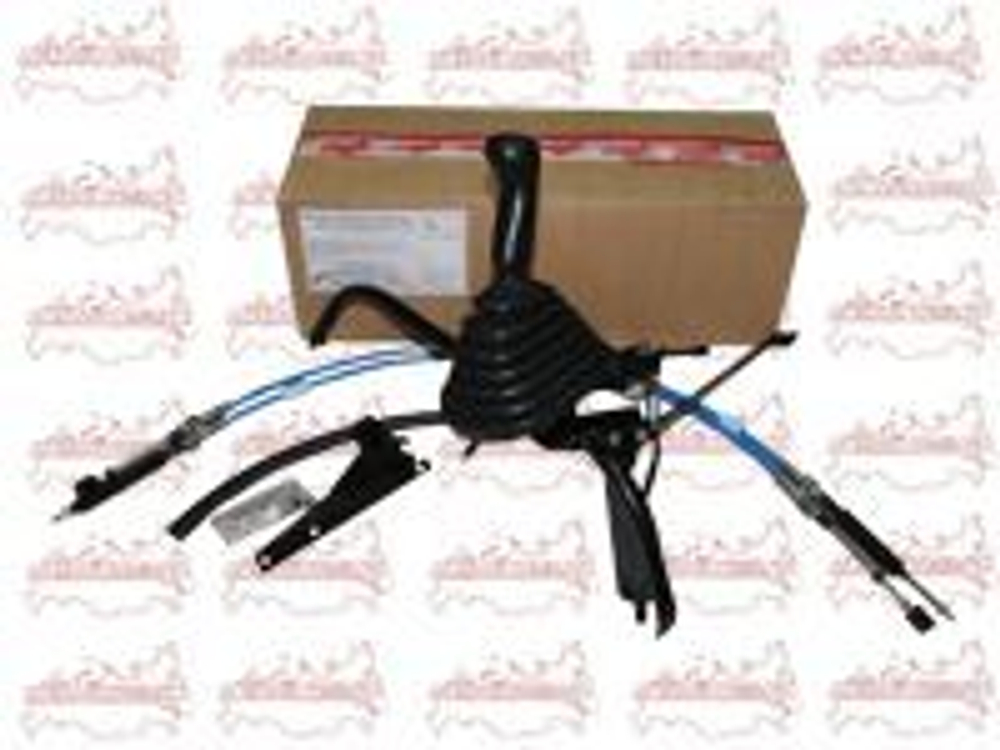

Кулиса (джойстик) КПП тросовая УАЗ-452 Буханка лифт 50-100 мм КД-452-Л

Кулиса КПП н/о на УАЗ 452 тросовая лифт

Кулиса тросовая нового образца для автомобилей УАЗ 452, 3303, 3909,
3741, 39626, 2206 и других модификаций вагонной компоновки.

Модель выпускается в 2-х комплектациях:
1.Для не лифтованных автомобилей
2.Для лифтованных автомобилей (лифт от 50 до 100 мм)

Механизм служит для управления механической КПП автомобилей УАЗ.
Механизм универсальный и подходит для установки на автомобили любых годов
выпуска и с различным типом двигателя, применим и для 5-и ступенчатой КПП.
Полностью заменяет старый механизм, устанавливается под капот.
Схема расположения передач остается прежней. Основой являются тросы двойного действия.

Преимущества:

1 Удобное расположение
2 Малые ходы
3 Четкость включения
4 Большой ресурс
5 Отсутствие вибраций
6 Современный внешний вид

Инструкция по установке:
     Инструмент. Для работы потребуются следующий инструмент: ключ рожковый на «10»-2шт, ключ рожковый на «13»-2шт, отвертка «+», ключ рожковый «24», УШМ с отрезным кругом.
Перед началом работ выставите КПП в нейтральное положение, снимите клемму аккумулятора. Зафиксируйте автомобиль с помощью стояночного тормоза. Работу можно производить без подъемных устройств, единственное уделите большое внимание безопасности, исключите вероятность самопроизвольного отката автомобиля!
1. Демонтируйте длинные тяги механизма проходящие под автомобилем. В нейтральном положении рычажки КПП должны находится в следующем положении; рычаг выбора передач(короткий) - вертикально вниз, рычаг включения передач(длинный) – перпендикулярно раме автомобиля.
2. Соберите кронштейн кулисы. Соедините двумя болтами М8 основной кронштейн (в виде дуги с закрепленными на нем рукояткой и механизмом) с усилителем (гнутая полоса с отверстиями). Не затягивайте до конца. Откройте капот. Открутите гайки крепления пластин радиатора к кузову с обоих сторон и одну из гаек крепления пластины к кузову в задней части основания капота. (для правильного определения мест крепления приложите ранее собранный кронштейн крепления кулисы). Установите кронштейн кулисы и закрепите. При необходимости замените болты М6 на более длинные из комплекта. Затените все соединения.
3. Закрепите на раму нижний кронштейн тросов с помощью двух болтов М8. Крепится к имеющимся технологическим отверстиям в раме находящиеся после подушки двигателя по ходу авто. На ранних автомобилях с двигателем УМЗ убрать защитку.
4. Закрепите тросы. Для этого заведите верхние крепления оболочки тросов в отверстия верхнего кронштейна. ( у тросов концы без гофры- верхние, с гофрой – нижние) Вилки закрепляем на рычагах. Таким же образом закрепляем нижние концы тросов, при этом трос выбора должен проходить под кронштейном подушки двигателя и крепится на кронштейне ближе к двигателю, а трос включения над ним и ближе к раме. С помощью резьбовой части оболочки троса добейтесь наилучшего положения тросов.(чтобы сильно не гнуть тросы при установке в нижний кронштейн, будет удобнее открутить кронштейн, установить тросы, и после закрепить кронштейн и произвести затяжку.)
5. Установите удлинители тяг. Тяги накручиваются на нижние пальцы тросов. Тяги одинаковой формы и длинны устанавливаются по месту, с учетом того что трос находящейся ближе к двигателю соединяется с рычажком выбора, а трос находящейся ближе к раме- с рычажком включения.
6. Отрегулируйте. Для универсальности регулировки заложены на верхних и нижних пальцах тросов и на удлинителях тяг. Первым регулируется линия выбора передач. Предварительно зафиксируйте рукоятку в среднем положении.(правильное положение ; в поперечной плоскости вертикально вверх, а в продольной с наклоном вперед примерно 30 градусов.) Далее выставляем длину тяги так, чтобы шарнир точно входил в отверстие втулки рычажка выбора, в таком виде закрепляем. Таким же образом регулируется линия включения передач,. Для кпп с синхронизаторами только 3и4 передачи, следует обратить внимание на то, что первая передача «глубокая» и регулировку надо произвести так, чтобы хода кулисы хватило на полное включение первой и задней передач.
7. Вырежьте отверстие в капоте и закрепите кронштейн пыльника рукоятки. Размер отверстия на капоте, это внутренний контур кронштейна пыльника. Демонтируйте рукоятку чтобы можно было закрыть капот, для этого открутите втулку рукоятки и отсоедините вилку троса. Отметьте на кузове на местах прилегания капота две точки, спереди и сбоку ,находящиеся на одной линии с шарниром рукоятки. После закрытия капота, по отмеченным точкам определите на капоте место под которым находится шарнир . Снимете капот полностью и вырежьте отверстие.(рекомендуется первое отверстие вырезать меньшего размера, чтобы при необходимости была возможность подкорректировать) Если на капоте есть теплошумоизоляционный чехол, полностью его снимите, так как его наполнитель легко воспламеняем. После окончания работ закрепите теплошумоизоляционный чехол, закрепите капот и на месте окна прорежьте отверстие в виде креста. Установите рукоятку. Проверьте работу.(есть вероятность, что подвижный палец троса включения будет касаться капота после закрытия, для устранения следует отогнуть вверх край вырезанного окна в месте касания) Если нет замечаний, закрепите кронштейн пыльника, дополнительный уплотнитель, установите пыльник и декоративную рукоятку.
