ИНСТРУКЦИЯ ПО УСТАНОВКЕ ПЛОЩАДКИ ПОД ЛЕБЕДКУ
на TOYOTA HILUX KUN 26 (c 2011г.)
Перед установкой площадки необходимо снять штатный бампер, усиление переднего бампера, вертикальный кронштейн бампера.

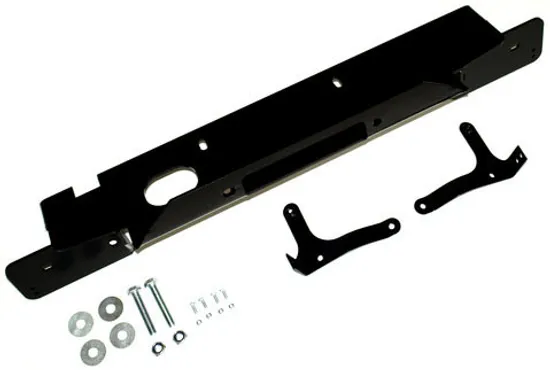

Расположение площадки и элементов при установке соответствует расположению на фото снизу.
Производим установку площадки.
Площадка крепится к раме болтами М14, установка шайб производится с внутренней стороны рамы.
Штатные болты (шпильки) рамы входят в 4 отверстия на площадке (см. фото сверху) и фиксируются спереди штатными гайками.
Устанавливаем лебедку на площадку.
Устанавливаем на место штатный вертикальный кронштейн бампера.
Далее необходимо демонтировать с бампера пластиковую решетку и произвести обрезку элементов решетки (см. фото снизу, места обрезки обозначены красным цветом).
Устанавливается решетка в бампер и производится монтаж бампера на автомобиль.
В последнюю очередь производится установка клюза или роликовых направляющих лебедки.
